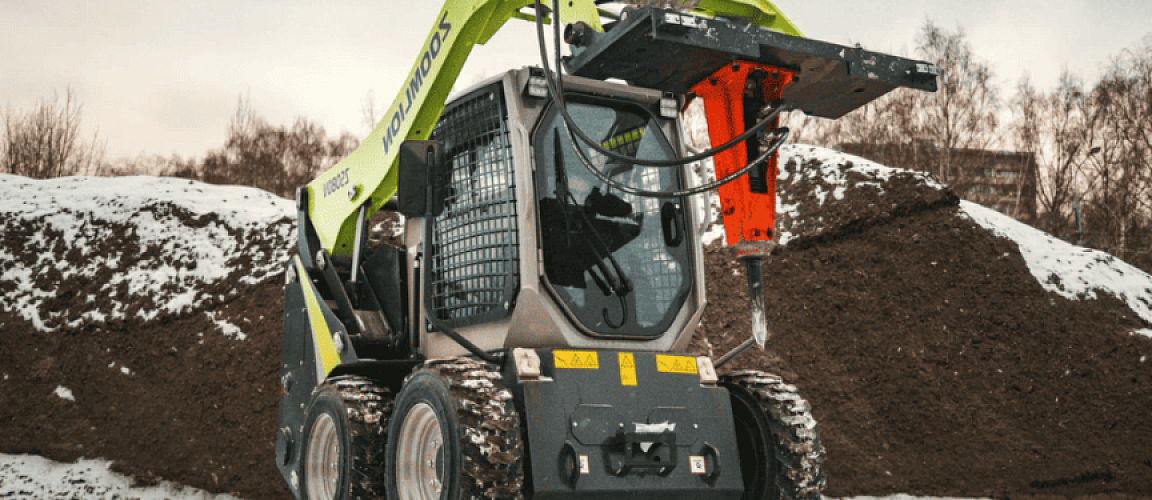

Что такое гидромолот и как он работает

О чем речь? Гидромолот – навесное оборудование на спецтехнику, с помощью которого проводят демонтаж, разбивают породу, а также применяют в дорожном строительстве.

На что обратить внимание? Выбирают гидромолот по массе, типу корпуса, диаметру пики и гидросистеме техники, на которую он будет установлен. Также важно соблюдать правила эксплуатации, чтобы оборудование работало долго.

Из этого материала вы узнаете:

1. Устройство и задачи гидромолота
2. Критерии выбора гидромолота
3. Топ-5 гидромолотов
4. Правила эксплуатации гидромолотов
5. Часто задаваемые вопросы о гидромолоте

Устройство и задачи гидромолота

Гидромолотом называется дополнительное навесное оборудование, применяемое в комбинации с экскаваторами, совершающее движения при помощи гидравлической системы. Чтобы это приспособление было более эффективным, его дополняют различными насадками. Гидромолот играет роль пневматического отбойного молотка, но при этом имеет больший спектр функций.

Гидромолоты нового поколения являются довольно компактными, но в то же время мощными. Установить дополнительное оборудование возможно за считанные минуты, а для работы за ними не требуется дополнительных рук. Управление гидромолотом сможет осилить даже обычный водитель, надев его на экскаватор.

Всевозможные сменные насадки позволяют пользоваться гидравлическим оборудованием в различных целях.

• Помощь в демонтаже. Это особенно актуально во время строительных работ. Гидромолотом разрушают ветхие фундаменты, стены, перекрытия и другие элементы из бетона.
• Дорожные работы. Такое приспособление незаменимо при укладке асфальтового полотна.
• Разбивание грунта. Экскаватор, оснащенный гидромолотом, предназначен для работы с твердыми породами в карьерах, при строительстве горных тоннелей.

Читайте также!

Как зарегистрировать спецтехнику: порядок, сроки и требования

Подробнее

Современные гидравлические устройства имеют различные размеры и мощность. В зависимости от силы удара гидромолоты делят на:

• Малые – их энергия удара не превышает 1500 Дж. Оборудованием оснащаются маленькие экскаваторы для работы в помещениях и на улице.
• Средние – ими пользуются чаще всего. Их навесное оборудование подходит под большинство крупных экскаваторов. Обладают силой удара от 1500 до 3500 Дж. Ими пользуются во время строительства дорог, высотных зданий, а также при демонтаже.
• Тяжелые – их энергия удара превышает 3500 Дж. Они устанавливаются на гусеничные экскаваторы, которые используются для добычи полезных ископаемых в специальных карьерах, во время строительства тоннелей, прокладки ветвей метрополитена.

Разберем подробнее, как устроен и по какому принципу работает гидромолот. Главным элементом этого приспособления является боёк. Для того чтобы его разогнать до нужной скорости, необходимо приложить силу, величина которой определяется по давлению жидкости в системе и площади, на которую это давление распространяется.

Сила разгона бойка зависит от длины его хода. Чем короче ход, тем большая частота ударов будет получена в случае разовой подачи гидронасоса базового автомобиля.

Цикл работы гидромолота состоит из нескольких основных фаз:

• Процесс начинается с разгона в сторону от инструмента.
• Далее гидромолот тормозит перед верхней мертвой точкой разгона.
• Заканчивается цикл разгоном в сторону от инструмента до удара.

Тяжёлые и средние гидромолоты часто оборудуются сетевыми гидроаккумуляторами, в которых рабочая жидкость накапливается под давлением при малой скорости бойка. На малых гидромолотах с небольшим объемом аккумулирующей жидкости эту задачу выполняют гидравлические рукава высокого давления, которые входят в состав напорной линии питания.

Читайте также!

Как работают гидроножницы: устройство и области применения

Подробнее

С помощью сменных насадок можно значительно расширить список возможностей навесного гидравлического оборудования. Например:

• Пика является универсальной насадкой, подходящей для дробления любых твердых материалов. По форме она похожа на цилиндр, заточенный с четырех сторон.

Эту насадку применяют не для точного раскола объекта, а для его дробления.

• Клин по форме похож на заточенный с двух сторон цилиндр. Он применяется для раскалывания и дробления мерзлого грунта, горных пород, старого асфальта.
• Зубило имеет характеристики, общие с клином, а отличается углом заточки. Применяется для работы с мягкими породами.
• Трамбовка используется для уплотнения насыпей из грунта. Обычно ее применяют перед заливкой бетонной стяжки, перед укладкой асфальта либо другого дорожного покрытия.

Множество сменных насадок заметно расширяют сферу использования навесного гидравлического оборудования, сокращая длительность осуществления трудоемких работ на стройке. Прежде чем купить гидромолот для себя, важно как следует изучить критерии выбора.

Критерии выбора гидромолота

Масса гидромолота

Чтобы в процессе работы гидромолота не опрокинулся погрузчик или экскаватор, его масса не должна быть выше 10 % от веса спецтехники. Также гидромолот по массе не должен быть меньше 4-7 % от веса экскаватора, так как вертикальная нагрузка на корпус и ударный механизм рассчитывается на определенную силу сжатия.

Подбор по показателям гидросистемы экскаватора

Далее в процессе выбора важно сравнить показатели гидравлического потока и давления в гидросистеме экскаватора с требуемыми параметрами гидромолота. Параметры гидросистемы экскаватора и гидромолота к нему должны совпадать.

Низкое давление и поток не дадут гидромолоту соответствовать заявленным требованиям по энергии и частоте удара, а превышение значений может спровоцировать поломку механизма.

Если гидромолот правильно подобран по массе экскаватора, он будет соответствовать всем требованиям относительно гидросистемы. Чтобы обеспечить защиту, напорные линии питания многих экскаваторов оборудуются предохранительным клапаном, который срабатывает, когда допустимое давление превышает на 10–15 %. Это защищает все узлы и элементы оборудования от любых повреждений.

Как можно внимательнее к выбору гидромолота нужно отнестись тем, кто владеет тяжелыми экскаваторами, поскольку каждая ошибка может обернуться серьезными последствиями.

Диаметр пики

Профессионалы советуют сравнивать гидромолоты нескольких производителей по диаметру пики – он не должен разниться. Иногда производители хитрят и указывают завышенные показатели массы гидромолота и энергии его удара, но снижают диаметр пики. Так они выдают посредственный гидромолот за качественный.

Важное дополнение: зачастую этот показатель завышают по причине невозможности его фактической проверки, потому энергия удара является не самым лучшим критерием для сравнения механизмов.

Читайте также!

Бизнес на спецтехнике: перспективы, вложения, аренда и продажа

Подробнее

Перечисленные далее формулы демонстрируют, что влиять на энергию удара могут масса поршня, его ход и давление в азотной камере при работе гидромолота.

F = Po (A1 – A2) + PgA3;

а = F / m;

V = √ (2aS);

E = mV² / 2,

где:

• F – ударная нагрузка (кгс);
• A1 – разница площади верхней части поршня (см²);
• A2 – разница площади нижней части поршня (см²);
• А3 – код, обозначающий давление газа в верхней части поршня (см²);
• Р_о – маркер рабочего давления (кгс/см²);
• Pg – давление газа в газовой камере, находящейся вверху гидромолота в крайней точке подъема поршня (кгс/см²);
• а – ускорение поршня (м/сек²);
• m– вес (кг);
• V – скорость работы (м/сек);
• S – ход (м);
• Е – энергия удара (Дж).

Подбор по типу корпуса

На сегодняшний день выделяют три вида корпусов гидромолота: открытый, закрытый и тот, который имеет боковое крепление. У каждого вида есть свои положительные стороны.

Открытый:

• быстрый и удобный ежедневный осмотр, а также обслуживание;
• более толстые стенки корпуса;
• простота регулировки частоты удара;
• легкое заполнение азотной камеры газом;
• низкая цена.

Читайте также!

Как заправить гидромолот азотом: инструкция, давление и рекомендации

Подробнее

Закрытый:

• бесшумная работа позволяет использовать его в черте города;
• возможность работать в условиях сильной загрязненности и обилия пыли;
• снижение вибрации за счет специальных боковых демпферов;
• защита тела приспособления от механических поломок.

Среди достоинств гидромолота с боковым креплением:

• возможность быстро и просто отрегулировать анкерные болты;
• простой доступ к механизму сразу с трех сторон;
• компактность корпуса, который легко повторяет форму ковша;
• наличие ковшевых пальцев в комплекте.

Топ-5 гидромолотов

HammerMaster HM 180

Данный мембранный гидромолот довольно известен у строителей и предназначен для монтажа на экскаваторы весом от 18 до 24 тонн. Такой гидромолот может устанавливаться даже на трактор.

В комплектацию гидромолота HammerMaster HM 180 входят:

• 1 переходная плита;
• 2 рабочих инструмента;
• 2 РВД для подключения к автомобилю-носителю;
• инструкция и список запчастей;
• приспособление для автоматической смазки;
• 20 смазочных картриджей.

Гидромолоты марки HammerMaster из серии HM созданы для разрушения конструкций из железа и бетона, а также крепкого грунта, руды или металлургического шлака. Правильное строение гидромолотов обеспечивает максимальную энергию удара даже во время работы в суровом климате и условиях, в которых эксплуатация прибора затруднена.

Delta FX-2

Приспособление марки Delta FX-2 дополнено гидравлическим навесным оборудованием для разрушения асфальтового покрытия, рыхления промерзшей земли и прочих строительных работ. Гидромолот Delta FX-2 подходит для миниатюрных экскаваторов, небольших погрузчиков, объем ковша которых варьируется от 0,12 м³ до 0,35 м³. Масса базовой машины от 700 кг до 3 тонн.

Читайте также!

Технические характеристики автокрана

Подробнее

Данный гидромолот имеет следующие характеристики:

• Подходит для экскаваторов.
• Имеет массу 70 кг.
• Частота ударов варьируется от 600 до 1200 в минуту.
• Оснащен однопоточной гидроразводкой.
• Открытый корпус.
• Произведен в Южной Корее.
• Не имеет пневмогидрорегулятора.
• Отсутствует грязесъемник.
• Нет автоматической смазки.
• Возможна работа под водой.
• Работа без прижатия не предусмотрена.
• Диаметр пики равен 38 мм.
• Масса используемой машины может колебаться от 700 кг до 3 тонн.
• Необходимая энергия удара – 360 Дж.
• Скорость течения масла – 10–16 л/мин.
• Необходимое давление – 100–110 бар.

Impulse 100 Evolution

Данная марка гидромолота представляет собой навесное оборудование для разрушения асфальта, бетона, рыхления замерзшей земли и проведения других работ.

Гидромолот Impulse 100 Evolution имеет следующие плюсы:

• Отсутствуют стяжные шпильки ударного блока – оператор не должен следить за затяжкой стяжных болтов, снижается вероятность образования задиров на цилиндре и бойке.
• Высокая степень защиты от сторонних звуков и вибраций благодаря нижнему буферу из полиуретана.
• Удобный для технического обслуживания гильзованный цилиндр.
• Рабочий инструмент оснащен цельной втулкой, что увеличивает ресурс на 30 %.
• Боёк имеет особое антикоррозийное покрытие, что снижает вероятность коррозии при неправильном хранении.
• Есть возможность быстро поменять расходные материалы без использования прессов и съемников.
• Разработка гидромолота принадлежит работникам ООО «Технопарк Импульс».

Наmmer HB 10

Наmmer HB – марка профессиональных мембранных гидромолотов, производство которых принадлежит рукам специалистов из Финляндии. Гидромолоты этой марки подходят для установки на передвижные автоматизированные гидроманипуляторы, компактные погрузчики и экскаваторы.

Гидромолоты новой серии по мощности серьезно превосходят предыдущие. Они стали намного удобнее, мощнее, проще в использовании и дешевле.

Среди их преимуществ:

• отсутствие необходимости прижатия инструмента к материалу во время работы;
• постоянство энергии удара;
• полная герметичность пневмогидроаккумулятора;
• простой ремонт и обслуживание.

Delta F-3

Гидромолот Delta F-3 представляет собой гидравлическое навесное оборудование, предназначенное для разрушения асфальта и бетона, рыхления промерзшей земли и прочих строительных манипуляций.

Читайте также!

Грузоподъёмность вилочного погрузчика: виды, формула, примеры расчёта

Подробнее

Характеристики:

• Подходит для использования в сцепке с экскаватором.
• Имеет массу 130 кг.
• Частота ударов находится в диапазоне от 600 до 1200.
• Оснащен однопоточной гидроразводкой.
• Отличается открытым типом корпуса.
• Произведен в Корее.
• Не имеет в комплекте пневмогидроаккумулятора.

Правила эксплуатации гидромолотов

Для продления срока использования дорогого оборудования, которое установлено на базе экскаватора, нужно соблюдать правила работы с гидромолотом:

• Это приспособление предназначено для вскрытия твердых материалов. Им нельзя пользоваться, как рычагом, сдвигая часть обломков.
• Разрушать материалы нужно строго по инструкции.
• Сдвигать гидромолот во время работы запрещено. Даже небольшое изменение положения во время работы может привести к поломке.
• Не нужно пытаться с помощью многочисленных ударов стрелы гидромолота, используя ее, как кирку, разрушать твердые основания строений. Этого не смогут выдержать даже прочные конструкции из металла. К тому же резко начинает колебаться базовая техника и может выйти из строя.
• Распознать нарушения работы гидравлики можно по слишком сильной вибрации рукавов. В таком случае работу гидромолота нужно приостановить и проверить уровень давления азота в пневмокамере и аккумуляторе.
• Основные комплектующие гидромолота быстро придут в негодность, если по окончании разрушения объекта приспособление не будет выключено.
• Для того чтобы гидромолот мог работать под водой, требуется дополнительное оснащение.
• Запас хода базовой машины не должен быть больше 10 см. Стрелы цилиндров и рукояти в вытянутом положении имеют низкую степень прочности. Если гидромолот будет работать в таком положении слишком долго, это может повредить металл.

• При работе точка воздействия на объект должна перемещаться 3-4 раза в минуту. В случае продолжительной работы пики на одном месте появляется слой пыли, сильно снижающий упор давления на объект.
• Запрещается применять гидромолот сбоку от специальной техники. Такая ошибка может привести к разрушительным колебаниям. К тому же появляется большой риск, что экскаватор опрокинется.
• Направлять гидромолот нужно строго перпендикулярно к объекту разрушения. Допускается погрешность угла наклона в ±15°.
• Если пика изношена, ее рабочий конец стоит попытаться заточить. Но в этом есть минус – при заточке снимается слой закаленного металла. По этой причине такой способ дает лишь временный эффект, а значит, сломанный инструмент нужно как можно быстрее заменить.
• Не забывайте о том, что гидромолот не является средством для подъема грузов. Если вы попытаетесь опровергнуть это утверждение, то, скорее всего, экскаватор быстро опрокинется.
• Во избежание перегрева всех механизмов, подверженных истиранию, их, а также втулку необходимо регулярно смазывать.

Часто задаваемые вопросы о гидромолоте

Нужно ли точить пику гидромолота?

Заблуждение, связанное с гидромолотами, гласит, что для повышения эффективности работы пики ее обязательно нужно как следует заточить. На деле же и этот вопрос требует индивидуального подхода. Выбирать пику нужно ориентируясь на задачу.

Читайте также!

Как работать виброплитой: правила и ошибки

Подробнее

Тупая пика идеально подходит для дробления негабарита, клин поможет в работе с кирпичом, плиткой и армированным бетоном, а пика-трамбовка прекрасно уплотняет грунт. Если же нужен компромиссный выбор, лучше воспользоваться четырехгранной конусной пикой, имеющей широчайший функционал.

Можно ли заварить треснувший гидромолот?

Скорее, нет, так как даже незначительное повреждение инструмента может сказаться на качестве его работы. Речь в том числе о большом риске так называемого усталостного разрушения. Обращая внимание на этот факт, нужно стараться избегать опасных воздействий. К ним относится контактное сваривание поверхностей и направляющих, спровоцированное дефицитом смазки элементов конструкции.

От чего зависит схема монтажа гидромолота?

Она зависит преимущественно от вида креплений. Фиксация гидромолота происходит с помощью зажимов и болтов.

Описанная выше классификация гидромолотов довольно условна: на выбор оборудования под определенную задачу может повлиять не только энергия удара, но и множество других параметров. Сделав правильный выбор гидромолота, вы оптимизируете собственные денежные и временные затраты, а значит, достигнете цели.
