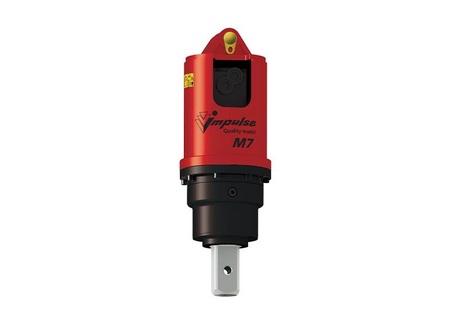

Назначение и устройство гидровращателя (гидробура)

Далее рассмотрим устройство, принцип работы, комплектацию, особенности подключения гидровращателя, виды оборудования, критерии выбора и ошибки, которые могут возникать при эксплуатации.

Принцип работы гидробура

Принцип работы гидровращателя заключается в том, что гидравлическая энергия базовой машины, например экскаватора или трактора, преобразуется во вращательное движение бурового шнека. Масло под давлением поступает к гидромотору, который создаёт крутящий момент. Редуктор усиливает этот момент и передаёт его на шнек.

Шнек разрыхляет грунт и по спирали поднимает его на поверхность, формируя отверстие. Для увеличения глубины бурения применяются удлинители.

Устройство гидровращателя

Гидравлический вращатель состоит из нескольких ключевых элементов. Каждый узел выполняет отдельную задачу, а вместе они обеспечивают производительность, надёжность и универсальность оборудования в разных условиях эксплуатации.

• Гидромотор — ключевой элемент, который преобразует энергию давления масла в механическое вращение. От его мощности зависит скорость и эффективность бурения.
• Редуктор — узел, который увеличивает крутящий момент и снижает скорость вращения. Это важно при работе с твёрдыми и плотными грунтами.
• Выходной вал — элемент, который передаёт вращение от редуктора к буровому шнеку. В зависимости от модели гидробура вал бывает квадратным, шестигранным или другой формы.
• Буровой шнек — рабочий орган с режущими кромками, который внедряется в почву и по спирали поднимает разрыхлённый грунт на поверхность. Длина и диаметр шнека подбираются под конкретную задачу.
• Корпус и крепёжные элементы — детали, которые обеспечивают установку гидробура на машину и защищают внутренние механизмы от повреждений.
• Гидравлические шланги и соединения — элементы, которые отвечают за подачу рабочей жидкости от гидросистемы машины к гидромотору гидробура.
• Система управления — механизм, который позволяет оператору контролировать процесс бурения, регулировать скорость и направление вращения шнека, а также настраивать параметры работы под тип грунта.

Комплектация гидробура

Гидробур — это комплект навесного оборудования для бурения, включающий гидровращатель, шнек, удлинители и необходимые аксессуары. Гидровращатель является силовым гидравлическим модулем, который состоит из гидромотора и редуктора.

Чтобы устройство гидробура работало эффективно и безопасно, важно правильно подобрать комплектацию. От полноты набора комплектующих зависит качество выполнения задач: от установки заборов и столбов до подготовки свайных фундаментов.

Стандартная комплектация гидробура

• Гидровращатель — основной рабочий узел.
• Буровой шнек — основной или сменный рабочий инструмент.
• Адаптер или подвеска — элемент для крепления гидробура к стреле или рукояти базовой машины.
• Крепёжные элементы — палец, штифт, стопор, болты для сборки.
• Рукава высокого давления — элементы для подключения к гидросистеме техники.
• Инструкция по эксплуатации и паспорт изделия — документация для работы с оборудованием.

Дополнительная комплектация гидробура

• удлинители шнека для увеличения глубины бурения;
• дополнительные шнеки разного диаметра и длины;
• адаптеры для смены шнеков;
• индикатор вертикальности для контроля положения бура;
• защитные кожухи для безопасности оператора и сохранности узлов;
• система управления: пульт, клапаны, рычаги;
• комплект запасных частей: уплотнения, подшипники и другие элементы.

Как правильно подключать гидробур

Правильное подключение гидробура к спецтехнике — ключевой фактор его эффективной и безопасной эксплуатации. Процесс начинается с монтажа оборудования на базовую машину, например экскаватор или погрузчик, с помощью специального адаптера или монтажной рамы.

Гидробур фиксируется на стреле или рукояти техники с использованием крепёжных пальцев. Подключение к гидравлической системе осуществляется через рукава высокого давления, которые присоединяются к гидролиниям машины — напорной и сливной. Важно использовать совместимые соединения и переходники, соответствующие типу и модели техники, чтобы исключить утечки масла и обеспечить работу оборудования.

Схема гидробура.

Порядок подключения гидробура

1. Убедиться в надёжности всех крепёжных элементов.
2. Проверить уровень масла в гидросистеме.
3. Проконтролировать направление вращения вала гидробура: оно должно быть по часовой стрелке.
4. Сверить параметры гидравлической системы техники: давление и поток масла — с паспортными требованиями гидробура.
5. Удостовериться в отсутствии подземных коммуникаций в зоне проведения работ.

Почему важно учитывать параметры техники и совместимость

Несоответствие характеристик, например недостаточный поток или давление масла, а также неправильный тип гидроразводки, могут привести к перегреву, выходу из строя гидромотора и аварийным ситуациям. Использование неподходящих адаптеров или игнорирование требований к дренажной линии снижает ресурс оборудования.

При соблюдении технических условий и правильном подключении гидробур работает стабильно, безопасно и с сохранением ресурса основных узлов.

Виды гидробуров и гидровращателей

Оборудование делят на три основных класса. Для лёгких задач применяются мини-гидробуры, для свайного бурения — средние модели, для крупных инфраструктурных проектов — тяжёлые гидровращатели.

Классификация по типу грунта

Для песчаных и глинистых почв используют стандартные шнеки. На скальных, мерзлотных или обводнённых грунтах применяют усиленные коронки с твердосплавными резцами и специальные шнеки.

Классификация по климатическим условиям

В регионах с экстремально низкими температурами до -45…-50 °C используют гидровращатели с подогревом масла и морозостойкими уплотнениями.

Классификация по типу подключения

Гидробуры подключаются к одно- или двухпоточным гидролиниям. Для мощных моделей требуется дренажная линия для слива масла напрямую в бак.

Гидробуры для мини-экскаваторов и мини-погрузчиков

Гидровращатель на мини-экскаваторе или мини-погрузчике подходит для работы в условиях плотной городской застройки, на благоустроенных участках и в узких проездах. Такое решение используют там, где важны манёвренность и аккуратность. Эффективность работы зависит от возможностей базовой машины.

Оборудование применяют для подготовки лунок под высадку деревьев, установки опорных столбов для оград, монтажа опор освещения, дорожных знаков, заборов и навесов. При этом компактность техники накладывает ограничения: почва не должна быть скальной или вечномёрзлой.

Гидробуры для экскаваторов-погрузчиков

Экскаватор-погрузчик — универсальная машина для строительной площадки. Установка гидробура или гидровращателя на погрузчик расширяет возможности техники: она может не только копать и перемещать грунт, но и выполнять бурение.

Такие гидробуры применяют для подготовки свайных и столбчатых фундаментов, лунок под посадку крупномерных деревьев, установки мачт освещения и других задач в городском и частном строительстве. При выборе модели важно предусматривать запас по крутящему моменту, чтобы снизить риск перегрузки базовой техники.

Особенность гидровращателя на экскаваторе-погрузчике — универсальность крепления. Благодаря адаптерам оборудование можно монтировать на заднюю стрелу или на передний погрузчик.

Гидробуры для экскаваторов и тяжёлой спецтехники

Для масштабных проектов, включая строительство мостов, промышленных объектов и прокладку высоковольтных линий, применяют тяжёлую технику и соответствующие гидробуры. Такое оборудование рассчитано на бурение скважин диаметром свыше одного метра и глубиной в десятки метров.

Гидровращатель на экскаватор устанавливается тогда, когда требуется работа с грунтами I–VI категорий сложности без потери производительности. В отличие от лёгких моделей, такие гидробуры создаются для эксплуатации при высоких нагрузках.

Гидробуры для тяжёлой техники оснащаются многоступенчатыми планетарными редукторами и высокомоментными гидромоторами, которые преобразуют гидравлическую энергию в усилие вращения.

Как выбрать гидробур под спецтехнику

Выбор гидробура требует сопоставления мощности базовой машины, сложности задачи и параметров самого инструмента. Ошибка в подборе может привести к снижению эффективности, поломке гидравлической системы и сокращению ресурса оборудования.

Подбор гидробура — это баланс между характеристиками базовой машины, типом грунта, требуемым диаметром бурения и параметрами гидравлической системы. Для выбора недостаточно совпадения диаметра: совместимость включает крепление, гидравлические параметры и массу базовой машины.

Игнорирование этих факторов может привести к снижению ресурса, нестабильной работе, поломке оборудования и риску для оператора.

Технические характеристики гидробуров

Крутящий момент

Крутящий момент измеряется в Н·м или кН·м. Это основной параметр, который показывает, какое усилие вращатель может приложить к шнеку, чтобы провернуть его в грунте. Чем плотнее и твёрже грунт, тем выше должен быть крутящий момент.

Поток гидравлической жидкости

Поток гидравлической жидкости измеряется в л/мин. Этот параметр показывает, какой объём масла в минуту должна выдавать гидросистема техники для работы бура. Если поток ниже требуемого, бур будет вращаться медленно или остановится при сопротивлении. Если поток выше допустимого значения, возрастает риск перегрева и износа гидромотора.

Давление в гидравлической системе

Давление измеряется в барах. Оно показывает, с какой силой масло воздействует на механизмы. Давление должно соответствовать рабочему диапазону гидробура. Недостаточное давление не позволит развить нужный крутящий момент.

Диаметр и длина бурения

Гидробур подбирается так, чтобы его технические возможности соответствовали требуемому диаметру шнека. Глубина бурения увеличивается за счёт использования удлинителей.

Тип выходного вала

Вал гидробура может быть квадратным, шестигранным или круглым. Он должен соответствовать посадочному месту на шнеке. Совместимость соединения необходимо проверять перед началом эксплуатации.

Как проходит работа гидробуром на объекте

Работа гидробуром — это организованный процесс, в котором каждый этап влияет на безопасность и результат. Подготовка начинается до запуска оборудования: оператор проверяет площадку, положение техники, крепления и параметры подключения.

1. Подготовка и позиционирование

Машина устанавливается на ровную и устойчивую поверхность. Оператор выбирает место для скважины и с помощью стрелы и рукояти позиционирует гидробур строго вертикально над точкой бурения.

2. Процесс бурения

Оператор плавно включает вращение. Бур начинает входить в грунт. Важно не давить на него весом машины, а позволить шнеку забирать землю за счёт вращения. По мере заглубления буровой инструмент периодически извлекают для очистки шнека от выработанного грунта.

3. Наращивание глубины

Если требуется скважина глубже длины одного шнека, шнек отсоединяют, устанавливают трубу-удлинитель и снова монтируют инструмент. Процесс повторяют до достижения нужной глубины.

4. Завершение работы

После подготовки скважины бур извлекают. Оборудование очищают от грязи, а технику перемещают к следующей точке. Процесс требует от оператора навыков управления и понимания поведения грунта.

Ошибки при выборе и эксплуатации гидробура

Оборудование может выйти из строя или работать с ограниченной производительностью, если допустить ошибки на этапе выбора или в процессе эксплуатации. Большая часть проблем связана не с заводским браком, а с нарушением правил подбора, подключения и работы.

1. Покупка самого мощного гидробура для лёгкой техники. Тяжёлое навесное оборудование создаёт большое сопротивление. Если машина слишком лёгкая, она теряет устойчивость. Также избыточная мощность может привести к перегрузке гидравлической системы.
2. Несовпадение гидравлики гидробура и базовой машины. Если характеристики гидросистемы ниже требуемых, бур работает неэффективно или не запускается. Если параметры выше допустимых, гидромотор гидробура изнашивается быстрее.
3. Экономия на шнеке. Использование слабого шнека с мощным гидровращателем может привести к деформации рабочего органа или поломке выходного вала. Шнек должен соответствовать классу вращателя и типу грунта.
4. Попытка силой загнать бур в грунт. Давление на бур всей массой экскаватора приводит к перегреву масла, износу гидромотора и риску гидравлического удара. Бурение должно идти за счёт вращения, а не за счёт давления.
5. Игнорирование дренажа. На мощных моделях дренажная линия выполняет функцию охлаждения и сброса лишнего давления. Неправильное подключение, включая использование рукавов малого сечения, может привести к перегреву и поломке гидромотора.
6. Работа при загрязнении гидравлической жидкости. Абразивные частицы в масле ускоряют износ внутренних компонентов: гидромотора, редуктора и уплотнений.

Итог

Навесной гидробур — это универсальное оборудование для строительства, коммунального хозяйства, ландшафтных работ и сельского хозяйства. За счёт гидравлического привода, сменных шнеков и совместимости с разными видами техники гидробур помогает выполнять бурение под столбы, сваи, опоры, фундаменты и другие инженерные задачи.

Для стабильной работы важно правильно подобрать гидровращатель под базовую машину, проверить параметры гидравлической системы, выбрать подходящий шнек и соблюдать требования к подключению. Такой подход снижает риск поломок, повышает ресурс оборудования и делает работу на объекте безопаснее.
