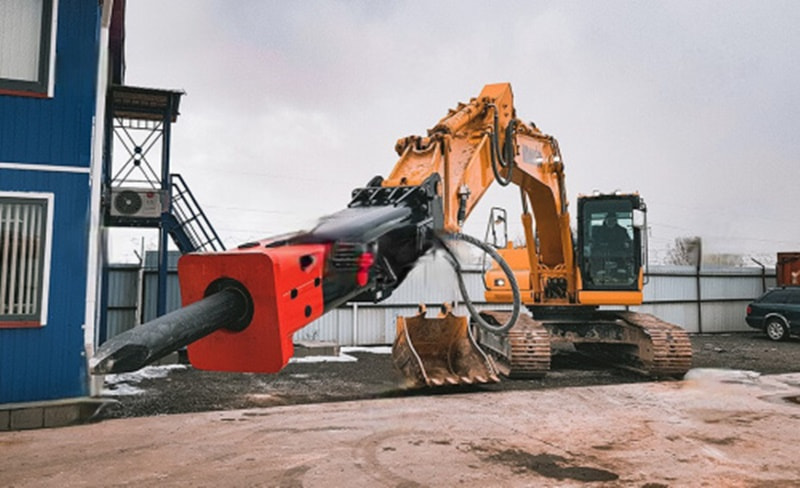

Как работает гидромолот: устройство, виды, преимущества и недостатки

Определение гидромолота: это навесное оборудование для строительной техники, которое использует гидравлическую энергию экскаватора или погрузчика для создания мощных ударных импульсов. Он предназначен для разрушения особо прочных материалов.

В строительстве гидромолоты незаменимы при сносе зданий, демонтаже бетонных перекрытий и фундаментов. В землеройных работах их применяют для рыхления мёрзлой или скальной почвы, а также для вскрытия асфальтобетонного покрытия. Понимание принципа работы гидромолота — залог его эффективного и безопасного использования.

Знание устройства и возможностей инструмента поможет точно настраивать силу и частоту ударов, что позволит не только повысить производительность, но и избежать преждевременного износа оборудования.

Содержание статьи:

• Классификация типов гидромолотов
• Основные компоненты гидромолота
• Разбор работы гидромолота
• Влияние параметров базовой машины на работу гидромолота
• Технические особенности конструкции гидромолота
• Применение гидромолота
• Плюсы и минусы гидромолота
• Безопасность при работе с гидромолотом
• Обслуживание и техническое обслуживание

Классификация типов гидромолотов

Существует несколько основных критериев классификации гидромолотов, которые помогают выбрать наиболее подходящую модель для выполнения конкретных задач.

По типу конструкции

• Открытые — компактные, подходят для работы в стеснённых условиях.
• Закрытые — обеспечивают лучшую защиту механизмов и меньший уровень шума.

По мощности и размеру

• Лёгкие, до 400 кг — для мини-экскаваторов и мини-погрузчиков, используются в коммунальном хозяйстве и при ямочном ремонте.
• Средние, 400–1500 кг — универсальные, устанавливаются на стандартные экскаваторы. Такие гидромолоты применяются в строительстве и дорожном ремонте. Средние модели — это лучшие гидромолоты для строительства.
• Тяжёлые, свыше 1500 кг — для полноповоротных экскаваторов, используются при разработке скальных пород, крупном демонтаже и в карьерах.

По машинам: гидромолоты для спецтехники

• Для мини-экскаваторов — компактные, с низким расходом масла.
• Для экскаваторов-погрузчиков — универсальные, часто с боковым креплением.
• Для полноповоротных экскаваторов — наиболее широкий диапазон мощностей.
• Для фронтальных погрузчиков — с вертикальным креплением, высокой энергией удара.

Основные компоненты гидромолота

Гидромолот — это сложное гидравлическое устройство, эффективность и надёжность которого зависят от слаженной работы всех его элементов. Рассмотрим ключевые компоненты, из которых он состоит.

Корпус

Основная несущая конструкция, изготовленная из высокопрочной стали. Корпус защищает внутренние механизмы от внешних воздействий и воспринимает ударные нагрузки.

Поршень и боёк

Поршень приводится в движение гидравлической жидкостью, а боёк наносит удары по разрушаемому материалу.

Впускные и выпускные каналы

Система каналов обеспечивает циркуляцию рабочей жидкости, которая приводит в движение поршень. От их конфигурации зависит частота и сила ударов.

Соединение с базовой машиной

Адаптер или крепёж обеспечивает надёжную фиксацию гидромолота на экскаваторе или погрузчике и передачу гидравлической энергии от базовой машины к инструменту.

Защитные элементы

К ним относятся различные кожухи, уплотнения и демпферы. Они предотвращают попадание грязи и пыли внутрь механизма, а также снижают уровень шума и вибрации, продлевая срок службы устройства.

Разбор работы гидромолота

Гидромолот преобразует гидравлическую энергию базовой машины, экскаватора или погрузчика, в серию мощных ударных импульсов. Рассмотрим, как работает гидромолот.

Основные физические процессы

Работа гидромолота представляет собой циклический процесс преобразования энергии, который можно разделить на три ключевых этапа.

Первый этап — подвод гидравлической энергии от базовой машины

Источником силы для гидромолота служит гидравлическая система базовой машины. Гидронасос экскаватора создаёт поток рабочей жидкости, гидравлического масла, под высоким давлением. Через специальный адаптер и быстроразъёмные соединения по гибким шлангам высокого давления этот поток поступает на гидромолот. На этом этапе потенциальная энергия давления жидкости становится доступной для совершения механической работы внутри гидромолота.

Второй этап — движение поршня и формирование ударного импульса

Внутри корпуса гидромолота находится главный силовой элемент — поршень или боёк, который может перемещаться в цилиндре. Когда поток масла под давлением поступает в одну из рабочих камер цилиндра, например, над поршнем, возникает неуравновешенная сила. Эта сила заставляет поршень резко ускоряться и двигаться вверх.

В определённый момент поршень проходит мимо газового аккумулятора, камеры со сжатым азотом. Газовый аккумулятор выполняет роль пружины: он аккумулирует кинетическую энергию движущегося поршня, замедляя его в конце хода, и одновременно создаёт давление для обратного хода. В верхней мёртвой точке скорость поршня достигает максимума.

Затем происходит переключение гидравлического потока: масло начинает поступать в камеру под поршнем. Возникает обратная сила, которая мгновенно останавливает движение вверх и начинает ускорять боёк в обратном направлении — вниз, к рабочему инструменту, пике или зубилу. Формируется ударный импульс — кратковременный, но чрезвычайно мощный выброс механической энергии.

Третий этап — передача удара на рабочую насадку

В нижней точке своего хода боёк наносит удар по хвостовику рабочего инструмента, который находится в прямом контакте с разрушаемым материалом: бетоном, камнем или грунтом. Вся кинетическая энергия бойка передаётся насадке в виде ударного импульса. Этот импульс вызывает в материале напряжения, превышающие его предел прочности, что приводит к его разрушению: скалыванию или растрескиванию.

Гидравлический цикл

Полный рабочий цикл гидромолота состоит из двух основных фаз: рабочий ход, то есть удар, и холостой ход, то есть возврат.

• Подача давления от гидросистемы экскаватора. Цикл начинается с того, что оператор на базовой машине активирует гидравлическую функцию, подавая масло в гидромолот. Распределитель на экскаваторе направляет поток масла в одну из линий гидромолота. Этот поток является «командой» к началу движения поршня.
• Форсировка движения поршня. На этом этапе масло под высоким давлением поступает в камеру над поршнем. Создаётся большой перепад давления, который генерирует значительную движущую силу. Поршень начинает ускоренное движение вверх. Скорость этого движения напрямую зависит от расхода масла, поступающего от насоса базовой машины. Чем выше расход, тем быстрее разгоняется поршень и тем выше будет его скорость в момент удара, что увеличивает энергию удара.
• Отбой и возврат поршня. Когда поршень достигает верхней точки своего хода, гидравлическая система переключается. Поток масла перенаправляется в противоположную камеру — под поршень. Давление с одной стороны сменяется давлением с другой и возникает сила, действующая в обратном направлении. Поршень останавливается и начинает ускоренное движение вниз под действием гидравлической силы и давления сжатого газа в аккумуляторе. Достигнув нижней точки, он наносит удар по инструменту, после чего цикл мгновенно повторяется.

Управление и регулирование

Современные гидромолоты позволяют оператору адаптировать инструмент под конкретную рабочую задачу.

• Регулировка частоты ударов. Частота ударов — один из главных параметров производительности. Она напрямую зависит от расхода гидравлического масла, который обеспечивает базовая машина. Низкая частота достигается при работе на низких оборотах двигателя или при частичном открытии гидравлики. Используется для разрушения очень прочных материалов или для точного позиционирования инструмента. Высокая частота достигается на максимальных оборотах двигателя и полном потоке масла. Применяется в работе с менее прочными материалами, например, мерзлым грунтом.
• Регулировка ударной энергии. Энергия удара определяется двумя основными факторами: массой бойка и его скоростью в момент удара. Если масса бойка — это конструктивная характеристика конкретной модели гидромолота и не меняется в работе, то скорость бойка зависит от давления в гидросистеме и расхода масла. Регулировка ударной энергии чаще всего происходит косвенно, а именно путём изменения давления в гидросистеме базовой машины или использования специальных клапанов-регуляторов на самом гидромолоте. Некоторые модели имеют систему автоматической регулировки энергии удара.

Влияние параметров базовой машины на работу гидромолота

Эффективность гидромолота неразрывно связана с возможностями базовой машины.

1. Расход масла, л/мин, определяет максимальную частоту ударов.
2. Рабочее давление, бар, должно соответствовать диапазону давления гидромолота. Недостаточное давление не позволит развить полную энергию удара, а избыточное может привести к поломке.
3. Стабильность потока от насоса базовой машины важна для равномерной работы молота.

Технические особенности конструкции гидромолота

Конструкция гидромолота продумана для работы в экстремальных условиях, где важны прочность, износостойкость и надёжность.

Корпус и материалы

Корпус — силовая основа, она изготавливается из высокопрочной закалённой стали, способной выдерживать колоссальные ударные нагрузки. Для защиты оператора и механизмов от летящих осколков и снижения шума применяются специальные кожухи. Демпфирующие элементы гасят вибрации, передаваемые на базовую машину, продлевая срок её службы.

Поршень, боёк и насадки

Боёк — это главный рабочий элемент, который разгоняется гидравлической системой и наносит удар по насадке. В зависимости от задачи используются разные насадки: пика для универсального разрушения, зубило для бетона и асфальта, клин для дробления негабарита. Эти детали подвержены интенсивному износу и требуют регулярной проверки и своевременной замены.

Гидравлическая система и интерфейсы

Подключение осуществляется через адаптер и быстроразъёмные соединения, БРС, обеспечивающие подачу масла. Внутри корпуса расположены каналы для циркуляции рабочей жидкости. Предохранительные клапаны защищают гидросистему от перегрузок, сбрасывая избыточное давление.

Применение гидромолота

Гидромолот значительно расширяет возможности экскаватора.

1. Гидромолот незаменим при сносе объектов и разрушении старых конструкций.
2. Эффективно разрушает монолитные бетонные стены, полы, плиты перекрытия и фундаменты.
3. Подходит для вскрытия дорожного полотна, делает это аккуратно, минимизируя повреждение основания.
4. Дробит и деформирует железобетонные конструкции.
5. Разбивает мёрзлый грунт и даже скальные породы.
6. Трамбует рыхлый грунт или щебень в труднодоступных местах с использованием специальных насадок-трамбовок.
7. Создает траншеи в твёрдых грунтах для прокладки кабелей или трубопроводов.

Плюсы и минусы гидромолота

Гидромолот повышает эффективность работ по разрушению бетона, асфальта, камня, мерзлого грунта и других плотных материалов. Оборудование расширяет возможности базовой машины и позволяет выполнять демонтажные, дорожные и землеройные задачи без применения отдельной специализированной техники.

При этом гидромолот создает ударные нагрузки на экскаватор или погрузчик, поэтому требует корректного подбора, соблюдения режима работы и регулярного обслуживания.

Преимущества

• Гидромолот значительно превосходит ручной труд и стандартные ковши по скорости разрушения твёрдых материалов.
• Один гидромолот с набором насадок, таких как пика, зубило и клин, способен выполнять множество задач.
• Использование этого оборудования ускоряет выполнение задач, что снижает общие сроки и стоимость проекта.

Недостатки

• Интенсивные ударные нагрузки и вибрации ускоряют износ ходовой части и гидравлической системы базовой машины.
• Для эффективной работы необходимы экскаватор или погрузчик с соответствующими параметрами расхода и давления масла.
• Гидромолот требует регулярного технического обслуживания, контроля смазки и своевременной замены изнашиваемых деталей.

Безопасность при работе с гидромолотом

К работе допускаются только квалифицированные операторы. Перед началом смены необходимо провести осмотр оборудования, проверить крепления и уровень масла.

Обязательное использование средств индивидуальной защиты: каски, защитных очков, перчаток и спецобуви. Запрещается находиться в рабочей зоне во время выполнения операций.

Особенности безопасной эксплуатации

Для предотвращения повреждений базовой техники избегайте ударов «вхолостую» и работы с чрезмерным боковым усилием. Постоянно контролируйте показания температуры гидравлического масла и давления в системе, не допуская их превышения над номинальными значениями.

Техническое обслуживание гидромолотов

Техническое обслуживание гидромолота включает регулярную смазку рабочего инструмента, контроль состояния втулок, уплотнений, пальцев крепления и проверку гидравлических соединений. Такие работы помогают снизить износ ударного механизма, сохранить стабильную энергию удара и предотвратить повреждение базовой машины. Перед обслуживанием оборудование необходимо остановить, сбросить давление в гидросистеме и очистить узлы от грязи, пыли и остатков разрушенного материала.

Регламентные работы

1. Ежедневная смазка рабочего инструмента, пики или зубила, специальной смазкой. Это предотвращает износ буксы и появление задиров.
2. Своевременная замена изнашиваемых частей: уплотнений, диафрагм аккумулятора, самого рабочего инструмента и пальцев крепления. Игнорирование этих операций приводит к серьёзным поломкам.

Диагностика неисправностей

Снижение энергии удара, повышенный нагрев гидравлической жидкости и появление посторонних шумов и стуков — три ключевых признака износа или неисправности. Необходимо провести визуальный осмотр на предмет утечек масла, проверить состояние насадок и креплений. При обнаружении проблем необходимо остановить работу и провести ремонт.
